IGR35-500型中頻感應鐵路車輛軸箱軸承內套加熱成套設備
一、適用范圍
適用于鐵路車輛、軌道機車、地鐵、輕軌、地鐵輪對軸箱軸承內套的中頻感應加熱拆裝。在同一工作場地范圍內，只需配備壹臺中頻電源和幾個通用中頻感應加熱器，就可滿足不同工件的感應加熱要求。
二、結構與特點
IGR35-500型中頻感應加熱成套設備為IGBT型中頻逆變電源，采用SPWM脈寬調制技術設計制造。對工件加熱采取溫度或時間自動控制方式，也能進行手動控制，加熱完成后自動對工件進行退磁操作。整機具有操作簡單，安全可靠，加熱效率高，快速，節能等顯著特點。與工頻帶鐵芯式加熱器相比，不僅加熱器的重量大大減輕，而且克服了工頻加熱器因鐵芯磁震蕩磨損感應線圈絕緣導致使用壽命短的重大缺憾和人身安全隱患。
三、主要技術指標
1. 容 量: 35KVA
2. 輸入電壓: AC 380V±10%
3. 輸出電流: 0～100A
4. 控制方式：IGBT SPWM 全橋逆變
5. 工件溫度設定范圍：0～200℃可調
6. 逆變頻率：1800Hz
7. 加熱器重量: 10Kg
四、動力需求
三相四線：AC380V +10% -5% 35KW
參考工作區域：6m(W)X6m(L)
五、外型尺寸
800(W)*600(L)*940(H)

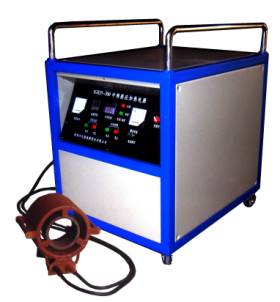

六、設備圖片
七、車輛和地鐵專用配置
軸箱軸承內套加熱器 軸頭防塵圈加熱器
,
