GPR95-380型輪芯齒輪工頻感應加熱設備
一、實用范圍
該設備滿足DF4、SS1和SS3等各型機車轉向架輪對檢修時,齒輪與車軸、輪芯裝配及輪芯與車軸裝配時工件內孔加熱及熱裝工藝要求。
二、結構與特點
GPR95-380NX型工頻感應輪心齒輪加熱成套設備由微電腦控制的電源柜、加熱器及鐵心、鐵心驅動機構和工件支撐組成,設備為兩相380V輸出電源。
加熱電源柜為微電腦控制,功率可無級調節(jié),能滿足工件加熱時的保溫要求,溫度可以控制和顯示,整機具有操作簡單、加熱效率好、加熱設備具有自動消磁功能、具有電容補償功能,具備有過流保護、漏電保護、斷電自動跳閘等功能。
三、主要技術指標
額定輸出功率: 95KVA
輸入電壓: 三相AC 380V±10%
輸出電壓: 兩相AC 380V±10%
輸出電流: 0~250A(可無級調節(jié)控制)
控制方式:微電腦控制、時間控制或溫度控制
工件加熱溫度范圍:0~330℃范圍內任意設定
加熱時間設定可在0~100分鐘內任意調整。
四、動力需求
三相四線:兩相AC380V +10% -5% 95KVA 需300A以上的空開供電。
五、外形尺寸
電源控制柜外形尺寸:1250×650×600
加熱器外形尺寸:1100×400×800

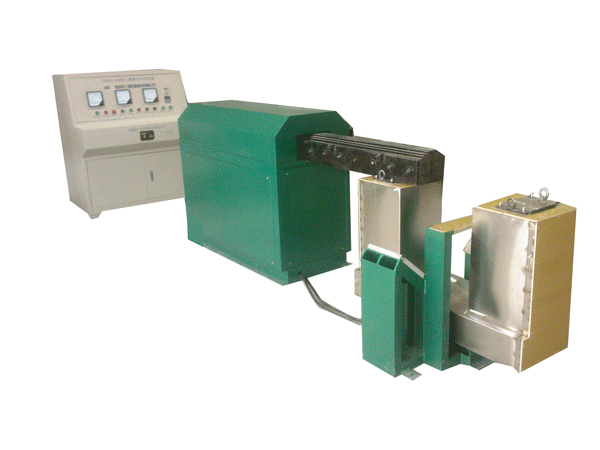

六、設備圖片
,
