一、適用范圍
本測試裝置適用于交流電力機車上做保護試驗時提供所需要的電流源和電壓源,并對保護試驗進行有效控制。
二、工作環境
溫度:-5℃--45℃
濕度:最濕月月平均相對濕度不大于90%(該月月平均最低溫度為+25℃)。
三、結構與特點

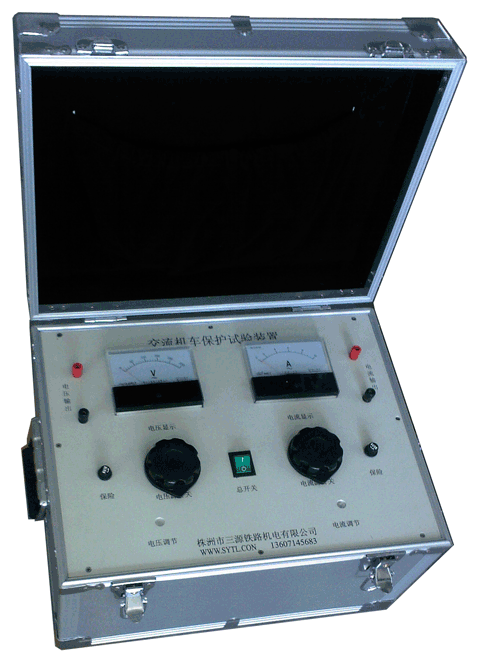

本測試裝置由調壓器、升流器、控制電路、專用測試線等部件組成,設備有二路輸出,一路為電壓輸出,一路為電流輸出。兩路為同時輸出,由手動兩個電位器分別控制來實現調壓和調流的電壓輸出和電流輸出。設備具有輸出電壓顯示和輸出電流顯示,同時具有輸入過流保護、輸出短路保護等保護功能。
四、主要技術指標
輸入電源:AC220V±10% 8A
額定功率:2KVA
電壓輸出:AC 0~250V
電流輸出:AC 0~8A 精度±5%
重 量: 約8kg
,
